Cablul Victron VE.Direct non-inverting remote on-off este un accesoriu specializat, conceput pentru a extinde funcționalitatea sistemelor de gestionare a energiei prin permiterea controlului extern asupra dispozitivelor dotate cu port VE.Direct. Deși la prima vedere pare un simplu conductor, acesta îndeplinește un rol critic de interfațare și protecție, fiind puntea de legătură între logica de control a unui sistem (cum ar fi un BMS sau un întrerupător fizic) și un regulator solar MPPT sau un invertor de mică putere.
Conceptul de „Non-Inverting” (Non-Inversor)
Pentru a înțelege utilitatea acestui cablu, trebuie clarificată terminologia tehnică. În electronica de control, un semnal poate fi inversor sau non-inversor. Cablul non-inversor funcționează pe o logică directă: atunci când semnalul de control este „activ” (tensiune înaltă), dispozitivul Victron este pornit. Când semnalul este „inactiv” (tensiune mică sau zero), dispozitivul este oprit.
Această logică este esențială atunci când sursa de control este, de exemplu, un sistem de management al bateriilor (BMS) de tip Lithium Smart de la Victron. Ieșirea „Load Disconnect” a unui BMS va scoate un semnal pozitiv atâta timp cât celulele bateriei sunt în parametri optimi. Dacă tensiunea scade periculos de mult, BMS-ul întrerupe semnalul. Cablul non-inversor preia această absență a tensiunii și transmite regulatorului MPPT comanda de oprire imediată, protejând astfel acumulatorii de o descărcare profundă care i-ar putea distruge.
Rolul în Sistemele cu Baterii Litiu (LiFePO4)
În sistemele moderne de stocare a energiei, bateriile cu litiu necesită o supraveghere mult mai strictă decât cele cu plumb-acid. Un regulator MPPT standard va încerca să încarce bateria atâta timp cât există soare, însă dacă BMS-ul detectează o temperatură prea scăzută (sub 5°C) sau o celulă supratensionată, acesta trebuie să aibă puterea de a opri procesul de încărcare.
Cablul VE.Direct non-inverting devine astfel brațul executiv al BMS-ului. Acesta se conectează la portul VE.Direct al regulatorului MPPT (de exemplu, modelele BlueSolar sau SmartSolar din gama mică și medie) și permite transformarea acestui port de date într-o intrare de control la distanță (Remote On/Off). Fără acest cablu, oprirea forțată a încărcării ar necesita relee de putere mari și costisitoare instalate direct pe cablurile groase de curent continuu; cu acest cablu, oprirea se face electronic, elegant și sigur, direct în procesorul regulatorului.
Specificații și Funcționare

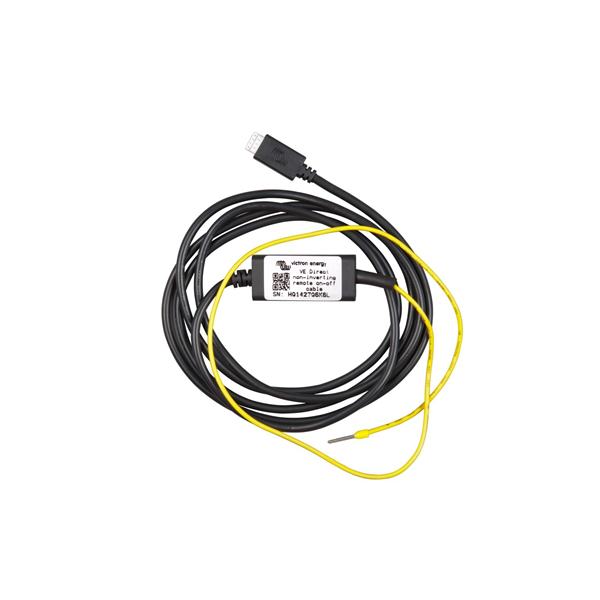

Cablul este echipat la un capăt cu un conector specific VE.Direct (alb, cu 4 pini), care se introduce în regulatorul solar sau în invertor. La celălalt capăt, dispune de fire libere sau conectori pregătiți pentru a fi legați la sursa de control.
Principiul de funcționare se bazează pe izolarea și conversia semnalului. Acesta permite unei surse de tensiune externe (de obicei între 3V și aproximativ 60V DC) să dicteze starea de funcționare a echipamentului Victron. Un aspect vital este faptul că acest cablu permite controlul fără a interfera cu circuitele interne de date, deși ocuparea portului VE.Direct înseamnă că nu mai puteți conecta în același timp un ecran MPPT Control sau un dongle Bluetooth extern pe acel port specific (cu excepția cazului în care utilizați echipamente cu funcții Smart integrate).
Aplicații Practice
- Protecția la Sub-tensiune: Într-un sistem cu invertor Phoenix (modelele de 250VA – 1200VA), cablul poate fi conectat la un monitor de baterie BMV-712. Când monitorul detectează că bateria este descărcată la 20%, acesta activează releul, care prin intermediul cablului non-inversor, oprește invertorul pentru a conserva restul de energie pentru consumatorii critici.
- Sisteme de Securitate și Automatizare: Puteți utiliza un simplu întrerupător montat pe bordul unei ambarcațiuni sau al unei autorulote pentru a opri producția solară sau funcționarea invertorului fără a fi nevoie să accesați fizic dispozitivele montate adesea în locuri greu accesibile.
- Control de la Distanță prin Modem: În locații izolate (turnuri de telecomunicații), un controler logic programabil (PLC) poate folosi acest cablu pentru a reseta sau opri echipamentele în funcție de scenarii de consum predefinite.
Diferența față de Cablul Inversor (Inverting)
Este foarte important să nu confundăm acest produs cu varianta sa „inverting”. Cablul inversor face exact opusul: oprește dispozitivul când primește tensiune și îl pornește când tensiunea dispare. Alegerea greșită a cablului poate duce la un comportament inversat al sistemului (de exemplu, panourile ar încărca bateria doar atunci când BMS-ul raportează o eroare), ceea ce ar fi catastrofal. Varianta non-inverting este cea mai comună alegere pentru integrarea cu BMS-urile Victron de ultimă generație.
Avantajele Utilizării Acestui Accesoriu
- Eficiență: Consumul de energie pentru a menține dispozitivul oprit prin acest cablu este neglijabil (ordinul miliamperilor), mult mai mic decât utilizarea unui contactor fizic.
- Siguranță: Oferă o metodă de oprire de urgență care nu implică arcuri electrice sau deconectări mecanice sub sarcină.
- Integrare: Permite produselor din game diferite să „comunice” între ele pentru a forma un ecosistem energetic unitar și protejat.
Concluzie
Cablul VE.Direct non-inverting remote on-off este o componentă mică, dar fundamentală pentru oricine dorește să construiască un sistem fotovoltaic profesional, în special pe bază de litiu. Acesta elimină complexitatea cablajelor de forță și oferă o metodă de control logică, sigură și extrem de fiabilă. Deși pare un simplu accesoriu opțional, în configurațiile care implică protecția automată a bateriilor, el devine piesa centrală care garantează longevitatea întregului sistem prin prevenirea abuzurilor asupra acumulatorilor.
