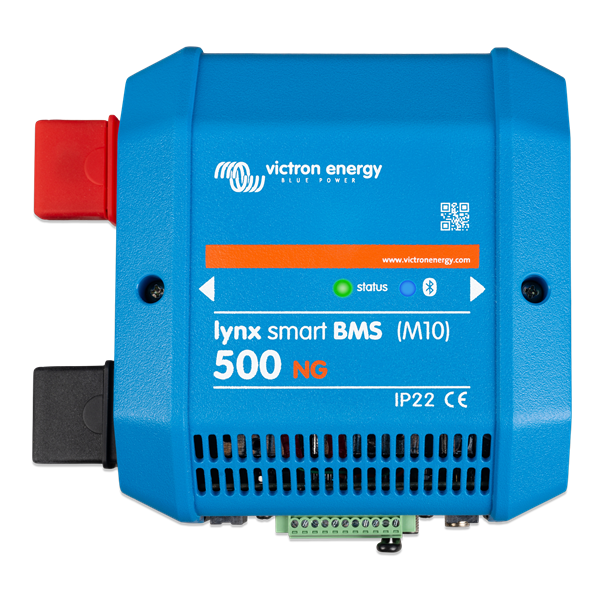

Victron Lynx Smart BMS 500 NG (M10) reprezintă noua generație („Next Generation”) de sisteme de management al bateriilor, fiind conceput pentru a ridica standardele de siguranță și performanță în instalările electrice de curent continuu de mare putere. Acest dispozitiv este creierul dedicat exclusiv bateriilor Victron Lithium Smart (LiFePO4), oferind o integrare perfectă în ecosistemul profesional Lynx. Schimbarea majoră adusă de varianta NG este trecerea la conexiuni de tip M10, o modificare ce răspunde nevoii de a gestiona curenți masivi cu pierderi de energie minime și o integritate mecanică superioară.
Arhitectura „Next Generation” și conexiunile M10
Într-un sistem electric unde circulă curenți de până la 500A continuu, fiecare miliohm de rezistență contează. Utilizarea terminalelor M10 (șuruburi de 10 mm) permite folosirea unor papuci de cablu mai mari și a unor suprafețe de contact mai extinse. Acest lucru este esențial pentru instalările care utilizează cabluri de secțiuni foarte mari (peste 95-120 mm²), asigurând că punctele de joncțiune nu devin puncte de supraîncălzire.
Designul „NG” păstrează forma modulară consacrată, permițând conectarea directă, prin bare de cupru, la alte module din familia Lynx, cum ar fi Lynx Distributor sau Lynx Power In. Astfel, se elimină cablajele intermediare, reducând complexitatea și riscul de erori de instalare.
Monitorizarea de precizie și Shunt-ul integrat
Una dintre cele mai mari utilități ale Lynx Smart BMS 500 NG este prezența unui shunt de precizie integrat. Acesta măsoară curentul care intră și iese din bancul de baterii, transmițând date esențiale către sistem:
- Starea de Încărcare (State of Charge – SoC): Afișează procentul exact de energie rămasă, eliminând „ghicitul” bazat doar pe tensiune, care este adesea imprecisă la bateriile cu litiu.
- Autonomia rămasă: Calculează cât timp va mai funcționa sistemul la consumul actual.
- Istoricul consumului: Monitorizează ciclurile de încărcare/descărcare, ajutând la evaluarea sănătății pe termen lung a bateriilor.
Toate aceste date sunt disponibile prin Bluetooth în aplicația VictronConnect sau pot fi transmise prin protocolul VE.Can către un dispozitiv de comunicare central, precum Cerbo GX.
Protecția Activă: Contactorul Principal de 500A

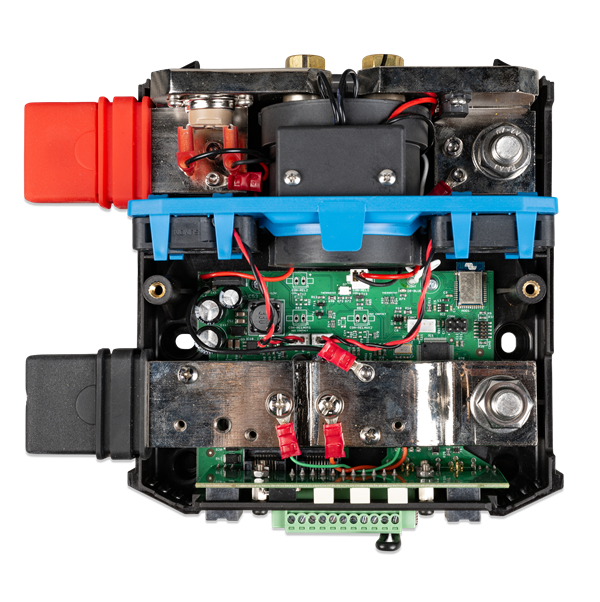

Spre deosebire de alte BMS-uri care se bazează pe tranzistori MOSFET de putere (care se pot defecta prin scurtcircuitare), Lynx Smart BMS 500 NG utilizează un contactor electromecanic masiv. Acesta oferă o izolare fizică reală. În cazul în care BMS-ul detectează o problemă critică (tensiune prea mică, tensiune prea mare sau temperatură extremă raportată de celulele bateriei), contactorul se deschide, protejând investiția masivă în bateriile cu litiu.
O funcție vitală a acestui contactor este circuitul de pre-încărcare. Acesta previne curentul de pornire uriaș (inrush current) atunci când pornești sistemul, încărcând gradual condensatorii din invertoare înainte de cuplarea completă, prevenind astfel deteriorarea contactelor interne.
Managementul inteligent al sistemului
Dispozitivul nu doar protejează bateria, ci gestionează activ întreg sistemul prin terminalele sale de control:
- Ieșirea de Pre-Alarmă: BMS-ul poate trimite un semnal înainte de a deconecta sistemul din cauza bateriei descărcate. Acest lucru permite pornirea unui generator sau închiderea controlată a unor consumatori critici.
- Contacte ATC/ATD (Allow-to-Charge / Allow-to-Discharge): Aceste semnale spun regulatoarelor solare și invertoarelor când să se oprească fără a fi nevoie de deconectarea întregului sistem, oferind o gestionare mult mai fină decât simpla tăiere a curentului.
- Monitorizarea Siguranțelor: Când este legat la un Lynx Distributor, BMS-ul „vede” starea siguranțelor MEGA. Dacă o siguranță se arde, vei primi imediat o notificare prin aplicație sau pe ecranul GX, indicând precis ramura cu probleme.
Conectivitate VE.Can și Bluetooth
Integrarea tehnologică este completă. Prin VE.Can, BMS-ul comunică direct cu familia de dispozitive GX (Cerbo, Ekrano), integrându-se perfect în portalul Victron Remote Management (VRM). Astfel, poți monitoriza starea bateriilor tale din orice colț al lumii.
Interfața Bluetooth integrată facilitează configurarea inițială. Nu mai este nevoie de computere sau cabluri speciale de programare; totul se setează de pe smartphone, de la limitele de tensiune până la comportamentul releului programabil.
Avantajele utilizării versiunii NG M10
- Siguranță la incendiu: Conexiunile M10 reduc riscul de slăbire a contactelor sub vibrații (frecvente pe bărci sau camioane).
- Capacitate de 1000A pe barele colectoare: Deși BMS-ul monitorizează și gestionează 500A prin contactor, barele sale colectoare pot suporta fluxuri de până la 1000A, oferind o rezervă de putere solidă pentru restul distribuției.
- Eficiență: Electronica internă este optimizată pentru un consum propriu minim, aspect crucial atunci când sistemul este lăsat în modul de conservare pentru perioade lungi.
Concluzie
Victron Lynx Smart BMS 500 NG (M10) este piesa centrală a unei instalări moderne cu litiu. Acesta elimină necesitatea unor componente separate (shunt, relee de protecție, interfețe de comunicare), oferind o soluție „totul-în-unul” care este mai sigură, mai ordonată și mai inteligentă. Pentru sistemele unde fiabilitatea este obligatorie, trecerea la standardul NG M10 reprezintă alegerea logică pentru a asigura o viață lungă și performantă bateriilor Victron Lithium Smart.
