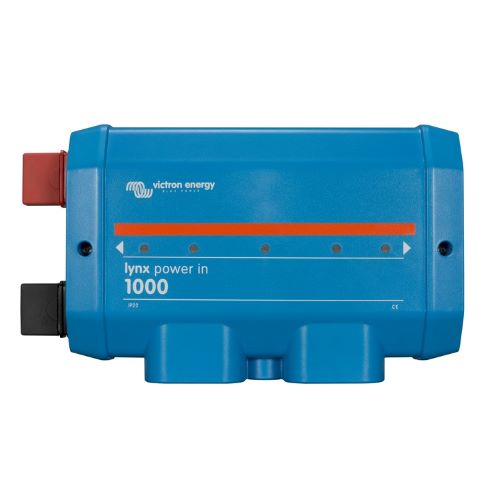

Victron Lynx Power In (M8) este un modul de distribuție DC de mare putere, conceput pentru a servi drept punct central de conexiune pentru bancurile de baterii în cadrul ecosistemului profesional Victron Lynx. Deși la prima vedere poate părea o simplă cutie de joncțiuni, acest dispozitiv este inginerit pentru a gestiona curenți masivi de până la 1000A, fiind o componentă critică în sistemele fotovoltaice rezidențiale mari, pe ambarcațiuni comerciale sau în vehicule de expediție care utilizează invertoare de mare putere.
Arhitectura și Rolul în Sistem
În orice sistem electric complex, gestionarea conexiunilor de curent continuu (DC) de mare intensitate reprezintă o provocare. Conectarea mai multor baterii în paralel folosind cabluri individuale către un invertor duce adesea la un „păienjenuș” de fire, conexiuni slăbite și rezistență electrică neuniformă.

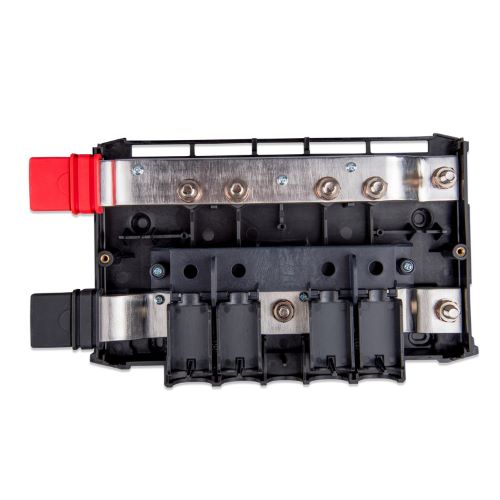

Lynx Power In rezolvă această problemă oferind două bare colectoare (busbars) interne, fabricate din cupru cositorit, cu dimensiuni generoase. Acesta acționează ca un colector: pe o parte primește cablurile de la multiple baterii sau șiruri de baterii, iar pe cealaltă parte (prin capetele barelor) se conectează direct la restul sistemului de distribuție Lynx. Denumirea M8 se referă la dimensiunea șuruburilor de fixare a papucilor de cablu, aceasta fiind dimensiunea standard pentru majoritatea conexiunilor de putere din gama Victron.
Construcție și Durabilitate
Un aspect care diferențiază produsele Victron este calitatea materialelor. Barele de cupru cositorit din interiorul Lynx Power In nu sunt doar bune conductoare de electricitate, ci sunt și extrem de rezistente la coroziune galvanic și oxidare. Acest lucru este vital în mediile marine, unde aerul sărat poate degrada rapid conexiunile de cupru neprotejate, ducând la supraîncălzire și pierderi de energie.
Carcasa este fabricată dintr-un material termoplastic robust, rezistent la impact și temperaturi ridicate. Designul este gândit să protejeze utilizatorul de contactul accidental cu barele aflate sub tensiune, oferind în același timp acces facil pentru mentenanță.
Modularitatea – Inima Conceptului Lynx
Sistemul Lynx este modular prin definiție. Lynx Power In este adesea primul modul din stânga într-o „linie” de distribuție. Acesta se poate cupla direct (fără cabluri intermediare, prin simpla înșurubare a capetelor de bare) cu:
- Lynx Shunt VE.Can: Pentru a adăuga monitorizarea inteligentă a întregului banc de baterii.
- Lynx Distributor: Pentru a ramifica puterea către consumatori (invertoare) sau surse (MPPT-uri), adăugând în același timp siguranțe fuzibile.
- Lynx Smart BMS: În cazul sistemelor bazate pe baterii Victron Lithium Smart.
Această modularitate permite instalatorului să creeze un tablou electric DC customizat, care arată impecabil și funcționează la standarde industriale.
Diferența între Lynx Power In și Lynx Distributor
O întrebare frecventă este legată de diferența dintre cele două module, care arată aproape identic la exterior.
- Lynx Distributor este prevăzut intern cu locașuri pentru siguranțe MEGA și are circuite electronice pentru LED-uri de monitorizare.
- Lynx Power In este, în versiunea sa standard, un modul „pasiv”. Nu are locașuri pentru siguranțe (deși poate fi modificat de utilizatori avansați pentru a accepta siguranțe) și nu are monitorizare LED.
Rolul principal al Power In este de a colecta puterea de la baterii. Deoarece majoritatea bateriilor moderne sau a șirurilor de baterii au deja propriile siguranțe externe sau BMS-uri integrate, un al doilea rând de siguranțe în interiorul punctului de colectare nu este întotdeauna necesar, ceea ce face ca Power In să fie o soluție mai economică pentru această etapă a circuitului.
Avantaje Tehnice și Practice
- Capacitate de 1000A: Puține soluții de distribuție de pe piață pot gestiona un asemenea curent în siguranță. Acest lucru permite utilizarea unor invertoare masive (ex. 3 x Victron Quattro 15kVA în paralel) fără ca distribuția să devină un punct de gâtuire.
- Echilibrarea Curentului: Prin utilizarea barelor colectoare masive, rezistența între punctele de conexiune este minimizată, ceea ce ajută la o descărcare și încărcare mai uniformă a bateriilor conectate în paralel.
- Instalare Rapidă și Curată: Cablurile de baterie intră prin partea de jos a unității prin decupaje cauciucate, păstrând interiorul curat și protejat de praf sau insecte.
- Siguranță: În cazul unei intervenții, este mult mai ușor să verifici integritatea conexiunilor într-o unitate centralizată decât la bornele individuale ale fiecărei baterii ascunse sub o banchetă sau în cală.
Scenarii de Utilizare
- Sisteme de Backup de Mare Putere: Unde se utilizează grupuri de baterii de 48V (de exemplu, 4 sau 8 module Pylontech sau baterii custom) pentru a alimenta o întreagă locuință prin invertoare MultiPlus-II.
- Yacht-uri și Catamarane: Unde spațiul este limitat, dar necesarul de curent este mare pentru trolii, propulsoare de provă (bow thrusters) și gătire electrică.
- Camioane de Expediție (Overlanding): Unde vibrațiile sunt constante. Sistemul de fixare M8 și carcasa robustă asigură că nicio conexiune nu se va slăbi în timpul rulării pe teren accidentat.
Concluzie
Victron Lynx Power In (M8) este fundația unei infrastructuri de energie fiabile. Deși poate părea o componentă secundară, calitatea transferului de energie de la baterii către restul sistemului depinde direct de acest nod de distribuție. Alegând acest modul, utilizatorul investește în siguranță, elimină riscurile asociate conexiunilor improvizate și pregătește sistemul pentru o monitorizare ulterioară ușoară. Este soluția „heavy-duty” pentru cei care nu acceptă compromisuri atunci când vine vorba de gestionarea unor curenți ce pot depăși praguri periculoase.
