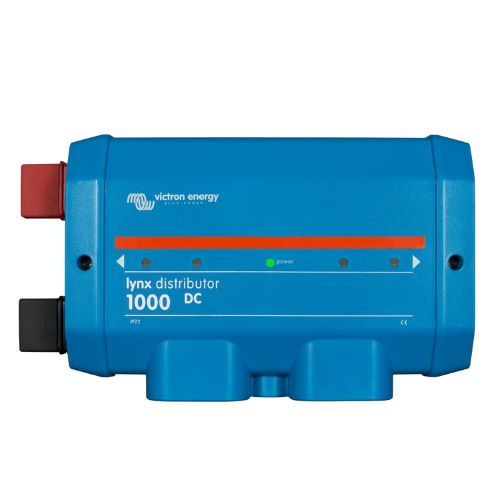

Victron Lynx Distributor (M8) este o componentă premium de distribuție a curentului continuu (DC), concepută pentru a aduce ordine, siguranță și inteligență în sistemele energetice complexe. Face parte din familia modulară Victron Lynx, un ecosistem care redefinește modul în care bateriile, invertoarele și regulatoarele solare sunt interconectate. Cu o capacitate robustă de 1000A, acest dispozitiv nu este doar un simplu colector de cabluri, ci un tablou de siguranțe industrial, optimizat pentru a proteja echipamente scumpe și a oferi o diagnoză rapidă în caz de defecțiune.
Designul Modular și Construcția „Heavy-Duty”
La baza Lynx Distributor se află două bare colectoare masive fabricate din cupru cositorit. Alegerea acestui material nu este întâmplătoare: cuprul oferă cea mai bună conductivitate electrică, în timp ce stratul de cositor protejează împotriva oxidării și coroziunii galvanice, fenomen extrem de periculos în mediile marine sau în instalările auto unde umiditatea este prezentă.
Unitatea este prevăzută cu terminale M8 (șuruburi de 8 mm), care reprezintă standardul industrial pentru papucii de cablu de mare secțiune. Carcasa exterioară este realizată dintr-un material termoplastic rezistent la impact și temperaturi ridicate, oferind o protecție completă împotriva atingerii accidentale a părților aflate sub tensiune.
Funcționalitatea de Distribuție și Protecție
Rolul principal al Lynx Distributor este de a ramifica puterea de la magistrala principală către patru circuite individuale. Fiecare dintre aceste patru ramificații este protejată pe polul pozitiv printr-o siguranță de tip MEGA.
Într-o configurație tipică, cele patru posturi pot fi utilizate pentru:
- Invertor/Încărcător: Protejarea cablului care alimentează un MultiPlus sau Quattro.
- Regulator Solar MPPT: Asigurarea liniei de încărcare fotovoltaică.
- DC-DC Charger: Protejarea circuitului de încărcare de la alternatorul vehiculului.
- Panou de Distribuție Secundar: Alimentarea consumatorilor de mică putere (iluminat, pompe, electronice).
Centralizarea acestor siguranțe într-un singur loc elimină necesitatea suporturilor de siguranțe individuale „pe fir”, care adesea creează un aspect dezordonat și sunt greu de inspectat.
Sistemul de Monitorizare cu LED-uri
Ceea ce transformă Lynx Distributor dintr-un dispozitiv pasiv într-unul inteligent este placa electronică internă și sistemul de indicatoare LED. Pe capacul frontal al unității există o serie de LED-uri care comunică starea fiecărui circuit:
- LED-ul de stare central: Indică dacă unitatea este alimentată și funcțională.
- LED-urile de circuit (1-4): Acestea sunt verzi atunci când siguranța este intactă și circuitul este sub tensiune. Dacă o siguranță MEGA se arde din cauza unui scurtcircuit sau a unei suprasarcini, LED-ul corespunzător devine roșu.
Această funcție de diagnoză vizuală este crucială. În loc să desfaci fiecare suport de siguranță pentru a verifica continuitatea, poți identifica instantaneu circuitul problematic printr-o simplă privire pe panoul de control.
Notă importantă: Pentru ca aceste LED-uri să funcționeze, Lynx Distributor trebuie să primească alimentare pe placa sa electronică. Acest lucru se realizează prin conectarea cablului de date (furnizat cu unitatea) la un Lynx Smart BMS sau la un Lynx Shunt VE.Can. Aceste dispozitive centrale furnizează energia necesară sistemului de monitorizare și pot transmite starea siguranțelor mai departe către un ecran Cerbo GX.
Integrarea în „Magistrala” Lynx
Frumusețea sistemului Lynx constă în modul în care componentele se cuplează fizic. Lynx Distributor se conectează direct (prin înșurubarea barelor de cupru cap-la-cap) cu alte module:
- Lynx Power In: Modulul unde se colectează cablurile de la bancul de baterii.
- Lynx Shunt VE.Can: Modulul care măsoară curentul și starea de încărcare (SoC).
- Lynx Smart BMS: Modulul care gestionează bateriile cu litiu.
Prin eliminarea cablurilor de legătură între aceste componente, se reduce rezistența totală a sistemului, se scade riscul de puncte fierbinți și se economisește spațiu prețios în compartimentul tehnic.
Siguranță și Fiabilitate la 1000A
Capacitatea de 1000A înseamnă că acest distribuitor poate gestiona fluxuri de energie masive, specifice sistemelor de 48V de mare putere sau sistemelor de 12V/24V cu consumatori grei (vinciuri, propulsoare de provă, invertoare de 5kW+). Barele de cupru supradimensionate asigură că, și la sarcini maxime, căldura generată este minimă, prevenind degradarea izolației cablurilor conectate.
Avantaje Practice pentru Utilizator
- Organizare: Toate firele de putere intră prin partea inferioară a unității, permițând un cablaj curat și profesional.
- Siguranță: Carcasa închisă protejează împotriva scurtcircuitelor provocate de obiecte metalice căzute accidental (unelte, șuruburi).
- Mentenanță: Identificarea rapidă a siguranțelor arse reduce timpul de nefuncționare al sistemului.
- Flexibilitate: Poți adăuga mai multe unități Lynx Distributor în paralel dacă ai nevoie de mai mult de 4 circuite protejate.
Concluzie
Victron Lynx Distributor (M8) reprezintă standardul de aur pentru distribuția DC. Nu este doar un suport pentru siguranțe, ci un sistem de management al puterii care aduce vizibilitate și siguranță acolo unde este cea mai mare nevoie. Pentru instalatorii profesioniști și entuziaștii care doresc un sistem fotovoltaic sau marin la standarde de top, Lynx Distributor este piesa care transformă un ansamblu de componente într-o rețea electrică unitară, protejată și ușor de monitorizat.
